近日，發現很多客戶前來東沃電子咨詢TVS二極管相關的信息，尤其是一些常用熱銷型號TVS管：SM712、PESD1CAN、
NUP2105L、 SD05C、RCLAMP0502B、PESD5V0S1BBN、RCLAMP0521P-N、SRV05-4、PESD5V0S1BA、
ESD56151W04-2/TR、PESD1LIN、UDD32C05L01、PESD24VL1BA、 PESD5V0L1BA、PESD5V0V1BB、
PESD12VL1BA、PESD5V0U1UA、SLVU2.8-4、ESD5451N、ESD5A121TA、GBLC05C、PESD24VS1UB、
PESD5V0S2BT、PESD15VL1BA、PRTR5V0U2X-N、PESD15VS2UT、GBLC03C、ESD36VD5B、PESD12VL2BT、
PESD36VS2UT、SM36T1G、PESD5V0U1UB、MMBZ15VALT1G、ESD56201D18-2/TR、SD15C-01FTG、
SD24C-01FTG、SD05C-01FTG等等。之前跟大家分享過TVS二極管SD15C-01FTG（15V SOD-323）和SD24C-01FTG
（24V SOD-323），那么，關于東沃電子推出的TVS二極管SD05C-01FTG，您知道多少呢？

查看東沃電子“ESD-SD05C-01FTG Datasheet”產品規格書可知：

1）TVS二極管SD05C-01FTG描述

The SD05C-01FTG is designed to replace multilayer varistors in portable applications such as cell phones,
notebook computers and PDA’s, using monolithic silicon technology to provide fast response time and ultra
low ESD clamping voltage, making this device an ideal solu-tion for protecting sensitive semiconductor components
from damage.

The SD05C-01FTG complies with the IEC 61000-4-2 (ESD) standard with ±15kV air and ±8kV contact discharge.

The SD05C-01FTG is assembled into a lead-free SOD-323 package and will protect one unidi-rectional line. These
devices will fit on the same PCB pad area  as an 0805 MLV device.

2）TVS二極管SD05C-01FTG特性

√ Protects one data or power line
√ Ultra low leakage: nA level
√ Ultra low clamping voltage
√ IEC 61000-4-2 (ESD) immunity test  Air discharge: ±30kV  Contact discharge: ±30kV
√ RoHS Compliant
√ Package: SOD-323
√ Lead Finish: Matte Tin

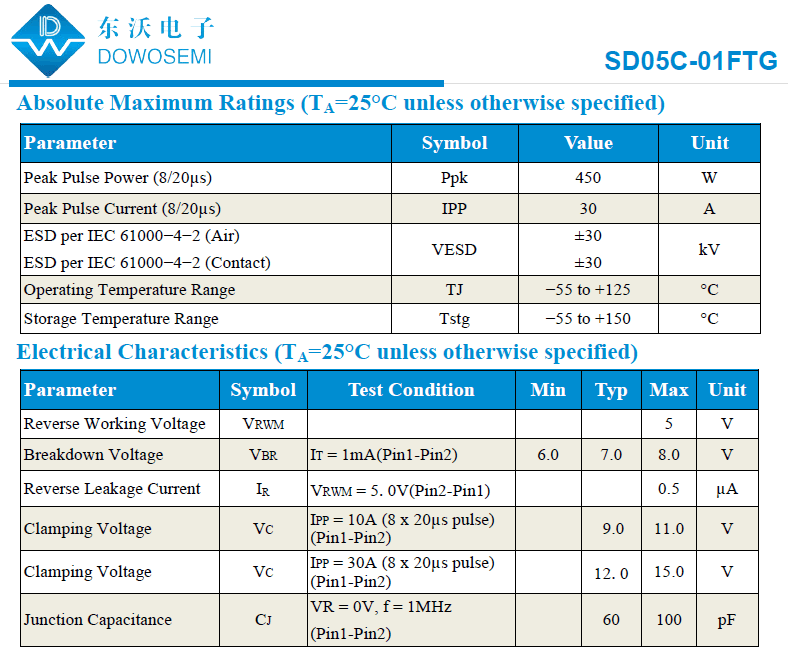

3）TVS二極管SD05C-01FTG參數

· 反向截止電壓(Vrwm)：5V
· 擊穿電壓(Vbr)：6V
· 峰值脈沖電流(Ipp)@8/20us：30A
· 鉗位電壓(Vc)@Ipp：12V
· 峰值脈沖功率(Ppp)@8/20us：450W
· 結電容(Cj)@1MHz：60pF
· 封裝形式：SOD-323
· 工作溫度：55℃ to +125℃

關于TVS二極管SD05C-01FTG相關的知識就分享到這兒了。東沃電子推出的SD05C-01FTG現已全面量產、品質穩定、高可靠
性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電
子產品工程師：136 7581 6901（微信同號）朱工
