在USB、HDMI、RS-485、RS-232、VGA、RJ11、RJ45、BNC、SIM、SD等多種通訊接口中，經常能看到ESD二極管（TVS管陣列）的身影。ESD二極管（TVS管陣列）是由多個不同布局的TVS晶體或二極管設計的具有特定功能的多路或單路ESD靜電保護元器件。關于ESD二極管（TVS管陣列）的選型選用，需要根據電路板布局和接口類型來選擇不同封裝形式的ESD二極管，具體詳情可咨詢東沃電子FAE工程師。

東沃電子推出的PESD5V0S2BT這顆ESD二極管（TVS管陣列），相信很多電子工程師并不陌生。近日，常用客戶前來東沃咨詢PESD5V0S2BT這顆物料的信息。查閱?wèn)|沃電子“ESD-PESD5V0S2BT Datasheet”產品規格書可知：

1）ESD二極管（TVS管陣列）PESD5V0S2BT特性

√ Protecting one bidirectional or two unidirectional lines
√ Low clamping voltage
√ Low leakage current
√ IEC 61000-4-2 ±30kV Contact ±30kV Air
√ IEC 61000-4-5 (Lightning) 16A (8/20μs)
√ RoHS compliant

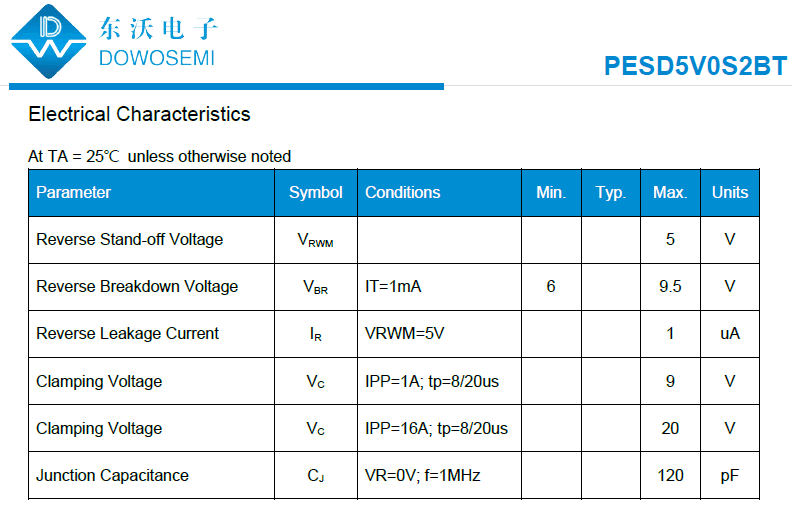

2）ESD二極管（TVS管陣列）PESD5V0S2BT參數

√ 峰值脈沖功率Peak Pulse Power (8/20μs)：350W
√ 峰值脈沖電流Peak Pulse Current (8/20μs)：16A
√ 反向工作電壓Reverse Working Voltage：5V
√ 最小擊穿電壓Breakdown Voltage：6V
√ 鉗位電壓Clamping Voltage：20V
√ 結電容Junction Capacitance：120pF
√ 封裝Package：SOT-23

3）ESD二極管（TVS管陣列）PESD5V0S2BT應用

ESD二極管（TVS管陣列）PESD5V0S2BT專用于保護連接到電源、數據和傳輸線的敏感元件，使其免受由ESD（靜電放電）、CDE（電纜放電事件）和EFT（電快速瞬變）引起的過電壓影響。PESD5V0S2BT廣泛應用于便攜式電子產品、監控系統、服務器、通信系統等領域。

關于ESD二極管（TVS管陣列）PESD5V0S2BT相關的知識就分享到這兒了。東沃電子推出的PESD5V0S2BT現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
