近段時間，很多客戶都在了解“超低電容TVS二極管陣列”，也就是我們常說的超低結電容值系列的ESD靜電保護二極管，簡稱“超低電容ESD二極管”。通過溝通了解到，很多客戶對超低電容ESD二極管的需求其實是非常大的。國產品牌廠家東沃電子推出的超低電容ESD二極管通常用在通信接口做靜電（ESD）保護，廣泛應用于USB接口、HDMI接口、直流電源接口、汽車電子產品各類端口、天線端端口、RS-232接口、RS-485接口、GPS接口等等。在這里，需要注意的是，在通信端口進行ESD靜電防護方案設計時，需要根據所防護的通信接口來選擇合適的ESD靜電保護二極管。

那么，東沃超低結電容ESD二極管常用型號有哪些呢？接下來，東沃電子重點要分享的是一款暢銷型超低電容ESD二極管——PESD5V0U1UA。查閱東沃電子“ESD-PESDxxxU1UA Datasheet”產品手冊可知：

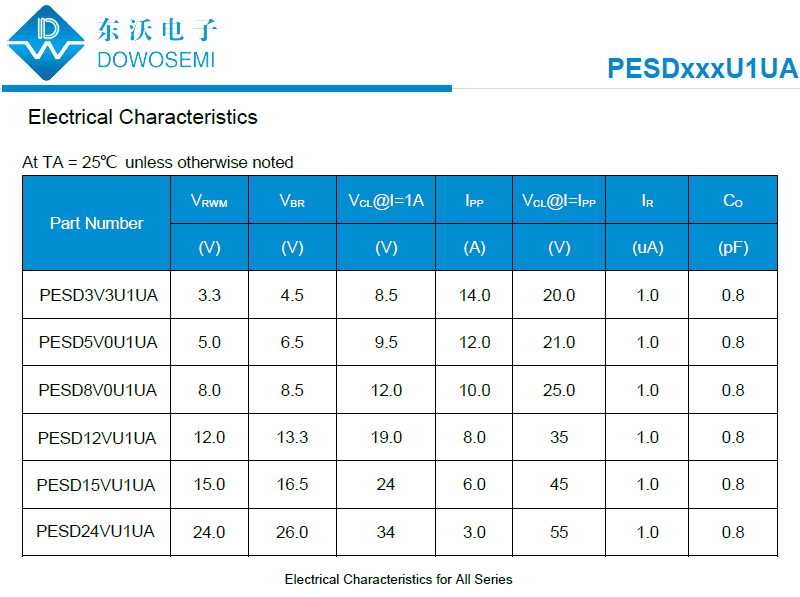

PESDxxxU1UA系列超低電容ESD二極管型號

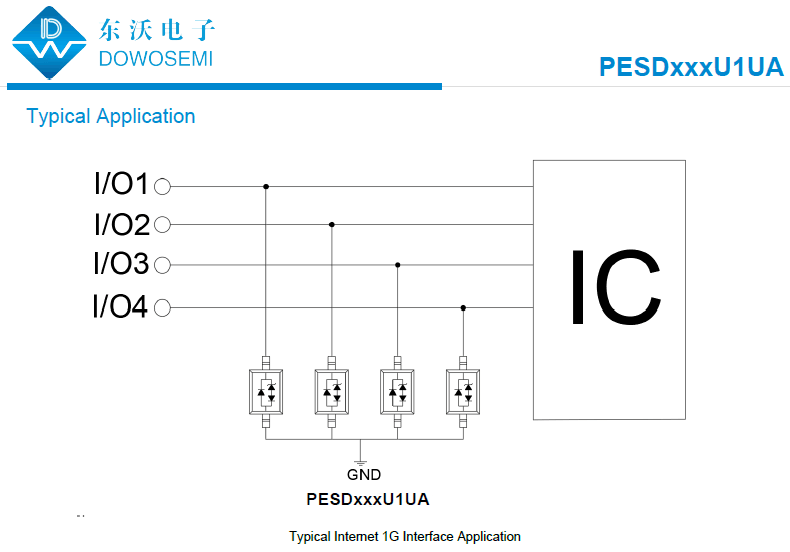

ESD二極管PESDxxxU1UA系列，350W功率、0.8pF低結電容，旨在保護USB 2.0、USB1.1、GPIO、以太網10M/100M/1000M、Audio等接口免受靜電浪涌威脅和損壞，適合高速傳輸數據端口應用，確保信號的完整性。PESDxxxU1UA系列ESD二極管具體型號有：PESD3V3U1UA（3.3V 14A）、PESD5V0U1UA（5V 12A）、PESD8V0U1UA（8V 10A）、PESD12VU1UA（12V 8A）、PESD15VU1UA（15V 6A）、PESD24VU1UA（24V 3A）。

超低電容ESD二極管PESD5V0U1UA參數

√ 峰值脈沖功率Peak Pulse Power (8/20μs)：350W
√ 峰值脈沖電流Peak Pulse Current (8/20μs)：12A
√ 反向工作電壓Reverse Working Voltage：5V
√ 最小擊穿電壓Breakdown Voltage:6.5V
√ 鉗位電壓Clamping Voltage：21V
√ 結電容Junction Capacitance：0.8pF
√ 漏電流：Reverse leakage current：1uA
√ 封裝Package：SOD-323

超低電容ESD二極管PESD24VU1UA參數

√ 峰值脈沖功率Peak Pulse Power (8/20μs)：350W
√ 峰值脈沖電流Peak Pulse Current (8/20μs)：3A
√ 反向工作電壓Reverse Working Voltage：24V
√ 最小擊穿電壓Breakdown Voltage：26V
√ 鉗位電壓Clamping Voltage：55V
√ 結電容Junction Capacitance：0.8pF
√ 漏電流：Reverse leakage current：1uA
√ 封裝Package：SOD-323

關于超低電容ESD二極管PESDxxxU1UA（PESD3V3U1UA、PESD5V0U1UA、PESD8V0U1UA、PESD12VU1UA、PESD15VU1UA、PESD24VU1UA）相關的知識就分享到這兒了。東沃電子推出的超低電容ESD二極管PESD3V3U1UA、PESD5V0U1UA、PESD8V0U1UA、PESD12VU1UA、PESD15VU1UA、PESD24VU1UA現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
