肖特基二極管常用封裝有：SOD-123、SOD-123FL、SOD-323、SOD-523、DO-214AC (SMA)、SMA-W、SMAF、DO-214AA (SMB)、SMB-W、SMBF、DO-214AB (SMC)、DO-41、DO-15、DO-27、R-6、TO-277B等等。有客戶問，SMA-W和SMB-W封裝肖特基二極管有什么區別？SMA-W、SMB-W封裝肖特基二極管常用型號有哪些？肖特基二極管主要作用于變頻器、開關電源、模塊電源、驅動電路等場合，作為整流二極管、保護二極管、續流二極管等使用，在微波通信等電路中作為整流二極管、小信號檢波二極管使用。肖特基二極管的優點：正向?qū)▔航敌?，反向恢?fù)時間短和開關損耗小；肖特基二極管的缺點：耐壓比較低、反向漏電流比較大。接下來，二極管廠家東沃電子要分享的話題是：SMA-W和SMB-W封裝肖特基二極管。

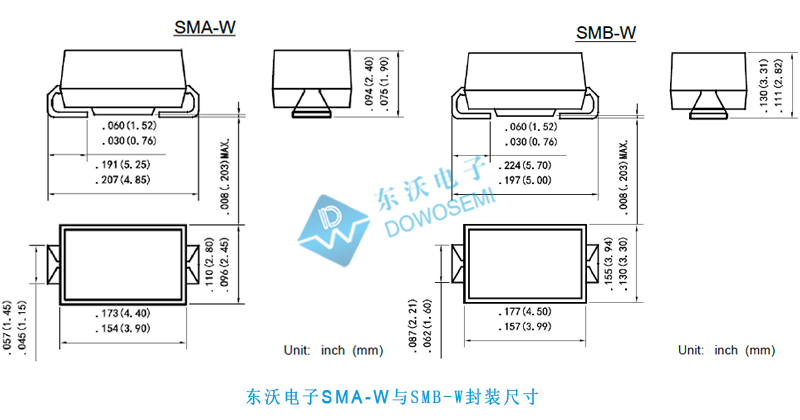

SMA-W和SMB-W封裝尺寸

東沃SMA-W封裝肖特基二極管常用型號

1）1A肖特基二管型號：SS12-W、SS13-W、SS14-W、SS15-W、SS16-W、SS18-W、SS110-W、SS115-W、SS120-W等等。

2）2A肖特基二管型號：SS22A-W、SS24A-W、SS26A-W、SS210A-W、SS215A-W、SS220A-W等等。

3）3A肖特基二管型號：SS32A-W、SS33A-W、SS34A-W、SS35A-W、SS36A-W、SS38A-W、SS310A-W、SS315A-W、SS320A-W等等。

東沃SMB-W封裝肖特基二極管常用型號

1）2A肖特基二管型號：SS22-W、SS23-W、SS24-W、SS25-W、SS26-W、SS28-W、SS210-W、SS215-W、SS220-W等等。

2）3A肖特基二管型號：SS32B-W、SS33B-W、SS34B-W、SS35B-W、SS36B-W、SS38B-W、SS310B-W、SS315B-W、SS320B-W等等。

3）5A肖特基二管型號：SS52B-W、SS53B-W、SS54B-W、SS55B-W、SS56B-W、SS58B-W、SS510B-W、SS515B-W、SS520B-W等等。

肖特基二極管SS320A-W和SS520B-W參數

1）肖特基二極管SS320A-W參數

·最大可重復峰值反向電壓：200V
·最大均方根電壓:140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流:3.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波:80A
·最大正向電壓 @IF=10.0A:0.95V
·最大反向電流:0.5mA
·典型熱阻:125℃/W
·典型結電容：160pF
·封裝形式：SMA-W

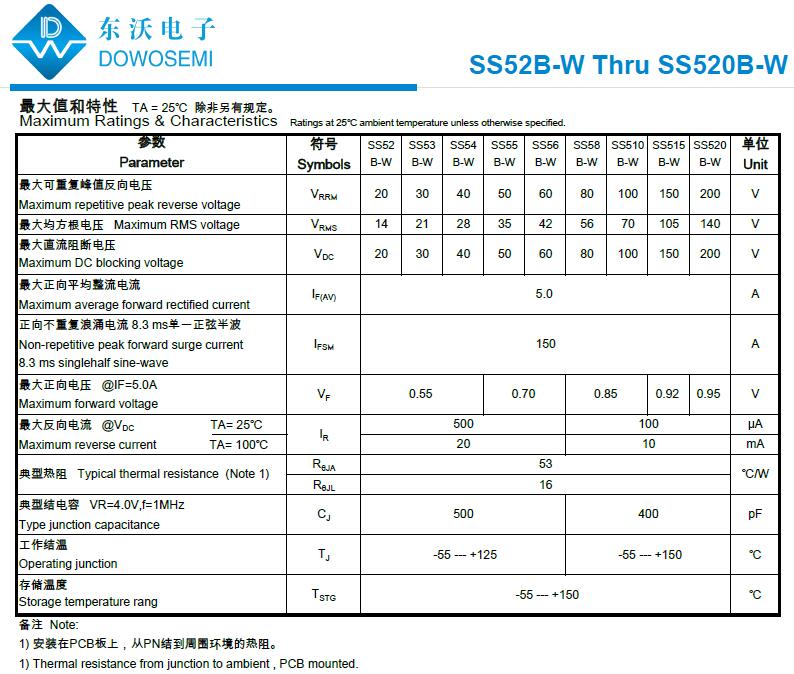

2）肖特基二極管SS520B-W參數

·最大可重復峰值反向電壓：200V
·最大均方根電壓:140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流:5.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波:150A
·最大正向電壓 @IF=10.0A:0.95V
·最大反向電流:0.1mA
·典型熱阻:53℃/W
·典型結電容：400pF
·封裝形式：SMA-W

關于SMA-W和SMB-W肖特基二極管相關知識就分享到這兒，想了解其他具體型號參數信息詳見東沃電子肖特基二極管產品規格書。東沃電子自主研發、生產、銷售的肖特基二極管，封裝多樣、型號齊全，品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理。
