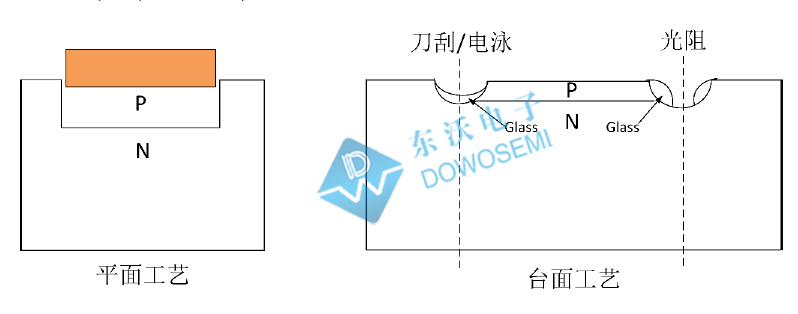

二極管芯片制造主要有OJ（酸洗）工藝制程和GPP（玻璃鈍化）工藝制程兩大類，GPP工藝制程要領先于OJ工藝制程。OJ工藝產品技術性能及可靠性要低于GPP工藝產品，且生產過程中污染大。GPP（玻璃鈍化）制程又可分為刀刮法工藝（Doctor Blade）、電泳法工藝（Electrophoresis）和光阻法工藝（Photo Glass）三種。接下來，TVS二極管廠家東沃電子針對GPP（玻璃鈍化）制程的三種工藝進行詳細解說。

刀刮法工藝（Doctor Blade）

刀刮法工藝（Doctor Blade）是指采用手工的方法用刀片將玻璃漿涂在晶片表面，形成對芯片PN結鈍化保護的芯片生產工藝，是最古老、最傳統簡單的GPP芯片生產工藝，只有一層玻璃鈍化保護。具體工藝過程是：采用手工的方法用刀片將玻璃漿涂在晶片表面，再經過低溫?zé)Y(jié)將玻璃漿中的有機成份去掉，然后用手工擦拭的方法除掉焊接面的玻璃粉，留下玻璃粉填滿整個溝槽，最后再經過高溫?zé)Y(jié)，將粉狀的玻璃燒結成固態玻璃體，從而起到鈍化保護 PN結的作用。

電泳法工藝（Electrophoresis）

電泳法工藝（Electrophoresis）是指應用電泳原理，將玻璃粉在電場的作用下沉積在芯片PN 表面，形成對芯片PN 結鈍化保護的芯片生產工藝。具體工藝過程是：將帶電的玻璃粉配成玻璃漿，采用電泳設備將硅片通上電，在電場的作用下，帶電的玻璃粉就會向相反電極的芯片溝槽中的PN表面沉積成玻璃膜，芯片上不需要覆蓋玻璃的地方因?yàn)橛醒趸瘜拥淖韪舨荒軐?dǎo)電就不會沉積玻璃，無氧化層的地方（溝槽內）通電后在電場的作用下沉積玻璃，最后再經過高溫?zé)Y(jié)，將粉狀的玻璃燒結成固態玻璃體，從而起到鈍化保護PN結的作用。

光阻法工藝（Photo Glass）

光阻法工藝（Photo Glass）指的是采用三層鈍化保護（SIPOS半絕緣多晶硅膜/玻璃/LTO低溫氧化膜）高可靠性芯片生產工藝。具體工藝過程是：先在PN結表面化學氣相沉積一層SIPOS 膜，再通過光刻法上玻璃，即將光刻膠和玻璃粉混合在一起稱為Photo Glass，采用光刻的原理，通過勻膠機自然旋轉的方法在晶片表面均勻覆蓋一層光阻玻璃，然后通過烘烤、曝光、顯影去掉切割道及焊接面上的玻璃，只在PN結的表面留下需要鈍化保護的光阻玻璃，最后通過低溫玻璃的燒結的工藝將光阻玻璃中的光阻劑去掉，最后在高溫下將粉狀玻璃燒結成致密的固態玻璃體，然后再在玻璃沉積一層LTO膜，從而起到絕緣性能較好的鈍化保護作用。

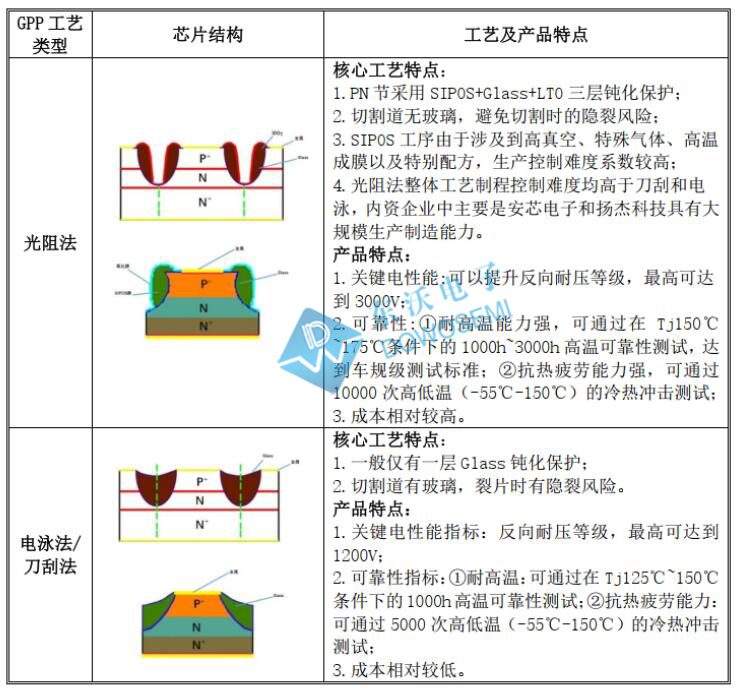

總結：

1）刀刮法/電泳法

① 核心工藝特點：

√ 一般僅有一層Glass鈍化保護；
√ 切割道有玻璃，裂片時有隱裂風險；

② 產品特點：

√ 反向耐壓等級最高可達到1200V；
√ 耐高溫：可通過在Tj125℃~150℃條件下的1000h高溫可靠性測試；
√ 抗熱疲勞能力：可通過5000次高低溫（-55℃~150℃）的冷熱沖擊測試；
√ 成本相對較低；

2）光阻法

① 核心工藝特點：

√ PN節采用SIPOS+GLASS+LT0三層鈍化保護；
√ 切割道無玻璃，避免切割時的隱裂風險；
√ SIPOS工序涉及到高真空、特殊氣體、高溫成膜以及特別配方，生產控制難度系數較高；
√ 光阻法整體工藝制程控制難度均高于刀刮和電泳；

②產品特點：

√ 反向耐壓等級最高可達到3000V；
√ 耐高溫：可通過在Tj125℃~175℃條件下的1000h~3000h高溫可靠性測試，達到車規級測試標準；
√ 抗熱疲勞能力強：可通過10000次高低溫（-55℃~150℃）的冷熱沖擊測試；
√ 成本相對較高；

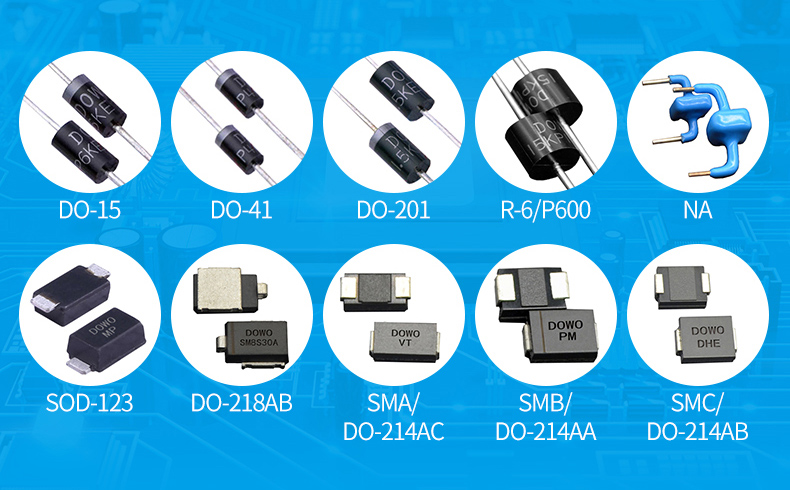

國產TVS品牌東沃電子生產的TVS二極管，其芯片制造均采用的是光阻法工藝GPP玻璃鈍化工藝制程，品質穩定可靠、封裝多樣、型號齊全、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
