東沃電子R-6封裝直插肖特基二極管10SQ020~10SQ200，反向電壓20V~200V，正向電流10A，型號齊全：10SQ020、10SQ030、10SQ040、10SQ050、10SQ060、10SQ080、10SQ100、10SQ150、10SQ200。查閱二極管廠家東沃電子“SBD-10SQ020 Thru 10SQ200 (R-6) Datasheet”產品手冊可知：

10SQ020~10SQ200肖特基二極管特性

√ 低漏電流Low reverse leakage
√ 正向浪涌承受能力強 High forward surge capability
√ 高信賴性 High reliability
√ 引線和管體皆符合RoHS標準Lead and body according with RoHS standard
√ 高溫焊接保證：260℃/10 秒 High temperature soldering guaranteed:260℃/10seconds
√ 環氧樹脂：UL易燃等級：94V-0 Epoxy: UL 94V-0 rate flame retardant
√ 引腳：鍍錫,無鉛 Lead: Pure tin plated, lead free

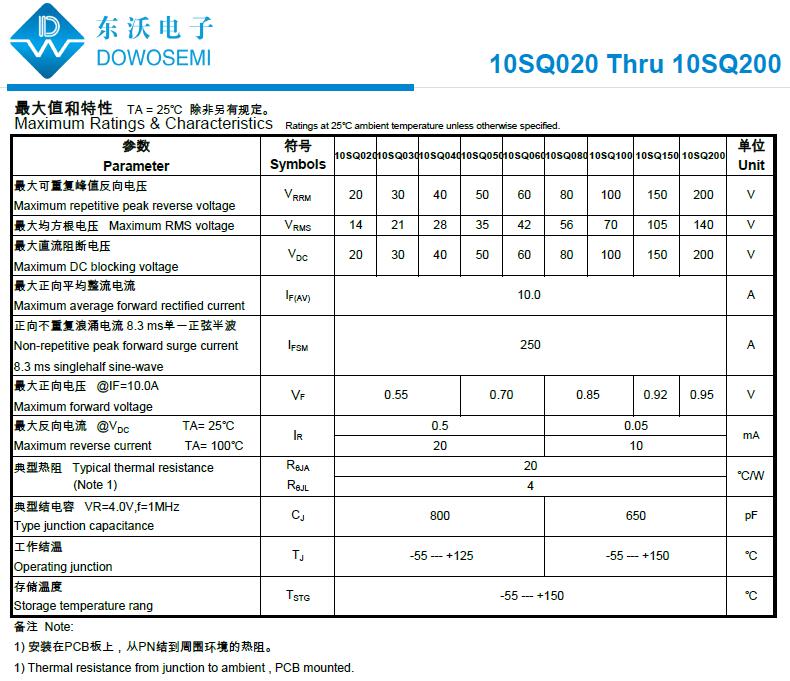

10SQ200肖特基二極管參數

·最大可重復峰值反向電壓：200V
·最大均方根電壓:140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流:10.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波:250A
·最大正向電壓 @IF=10.0A:0.95V
·最大反向電流:0.05mA
·典型熱阻:20℃/W
·典型結電容：650pF
·工作結溫:-55℃~+150℃
·存儲溫度：-55℃~+150℃

肖特基二極管常用封裝型號

東沃電子自主研發、生產、銷售的肖特基二極管品質卓越、現貨庫存、廠家價格、免費選型、型號齊全、封裝多樣，除了R-6封裝肖特基二極管SBD之外，還有：

1）DO-15封裝：SR240~SR2200；

2）DO-27封裝：1N5820~1N5822、SR320~SR3200、SR3100L、TSR3100L、SBR560L、SR520~SR5200、SR540L、SR560L、SR580L、SR5100L、SR5150L、SR5200L、SR5250、TSR540L、TSR560L、TSR5100L、TSR5200L、TSR5300L、SR1020~SR10200、TSR1045L、TSR1060L、TSR10100L；

3）DO-41封裝：1N5817~1N581、SR140~SR1200、SR160-Q~SR1100-Q；

4）SOD-123封裝：BAT54W、B0520W~B0540W、1N5817W~1N5819W；

5）SOD-123FL封裝：DSS12~DSS120、DSS12L~DSS110L、DSS12-Q~DSS110-Q、DTSS12L、DTSS12L ~DTSS14L、DTSS16L、DTSS110L、DSS22~DSS220、DSS22L~DSS210L、DSS22L-Q~DSS210L-Q、DSS22-Q~DSS220-Q、DTSS22L~DTSS210L、DSS32~DSS310；

6）SOD-323封裝：BAT54WS、B0520WS~B0540WS、SD103AWS~SD103CWS、1N5817WS~1N5819WS；

7）SOD-523封裝：RB520S-30、RB521S-30；

8）SMA封裝：SS12~SS120、SS12-Q~SS120-Q、TSS14L、TSS16L、SS22A、SS24A~SS220A、SS24LA ~SS210LA、TSS22LA~TSS210LA、SBR34LA、SS32A~SS320A、SS32A-Q~SS320A-Q、SS32LA~SS310LA、TSS32LA~TSS310LA、TSS310LA、SS52A~SS520A、SS52A-Q~SS520A-Q、SS510LA、TSS54LA、TSS510LA；

9）SMAF封裝：SS14F~SS120F、SS24AF~SS220AF、SS32AF~SS320AF、SS32F-Q~SS320F-Q、TSS34LF、SS54F~SS520F、SS54F-Q~SS520F-Q、SS54LF；

10）SMA-W封裝：SS12-W~SS120-W、SS22A-W、SS24A-W~SS220A-W、SS32A-W~SS320A-W；

11）SMB封裝：SS12B~SS120B、SS22~SS220、SS22-Q~SS220-Q、TSS22L~TSS210L、SS32B~SS320B、SS34LB~SS320LB、TSS34LB、TSS36LB、TSS38LB、TSS310LB、SS52B~SS520B、SS54LB~SS520LB、TSS52LB~TSS510LB、SS1040B~SS10200B；

12）SMBF封裝：SS34BF~SS320BF 、SS52BF~SS520BF；

13）SMB-W封裝：SS22-W~SS220-W、SS32B-W~SS320B-W、SS52B-W~SS520B-W；

14）SMC封裝：SS32~SS320、SS32-Q~SS320-Q、TSS310L、SS52~SS520、SS52-Q~SS520-Q、SS54~SS520、SS54L~SS520L、SS510L、TSS52L~TSS510L、TSS530L、SS82~SS810、SS82-Q~SS810-Q、SS1040 ~SS10200、TSS1045L、TSS1060L、TSS10100L、SS1545；

15）TO-277B封裝：SP12100L；

……

有關肖特基二極管具體型號參數，詳見對應型號產品規格書。肖特基二極管選型、詢價、樣品，可咨詢東沃電子銷售工程師：137 5773 6996（微信同號）余工
