儲能是電力生產過程“采-發-輸-配-用-儲”六大環節中一個重要組成部分。儲能系統可以實現能量搬移，促進新能源的應用；可以建立微電網，為無電地區提供電力；可以調峰調頻，提高電力系統運行穩定性。儲能系統對智能電網的建設具有重大的戰略意義。

電能儲存的方式有：電池型儲能、電感器型儲能、電容器型儲能及其他類型儲能。

電池儲能系統（Battery Energy Storage System，簡稱BESS）是一個利用采鋰電池/鉛電池作為能量?jī)?chǔ)存載體，一定時間內存儲電能和一定時間內供應電能的系統，而且提供的電能具有平滑過渡、削峰填谷、調頻調壓等功能。

由于電池儲能具有技術相對成熟、容量大、安全可靠、噪聲低、環境適應性強、便于安裝等優點，所以?xún)?chǔ)能系統常用電池來儲存電能。目前儲能系統主要由儲能單元和監控與調度管理單元組成，儲能單元包含儲能電池組（BA）、電池管理系統（BMS）、儲能變流器（PCS）等；監控與調度管理單元包括中央控制系統（MGCC）、能量管理系統（EMS）等。接下來TVS二極管廠家東沃電子（DOWOSEMI）從儲能系統電源端口（從機電源輸入口、電池管理系統BMS對外輸出電源接口、充放電回路接口、高低邊驅動電源輸入接口、DO數字輸出接口、DO接點輸出接口）為您科普其保護防護方案。

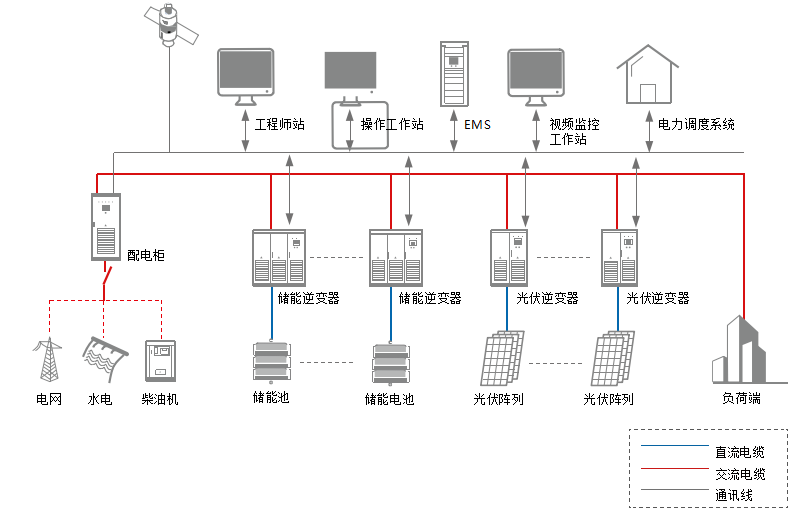

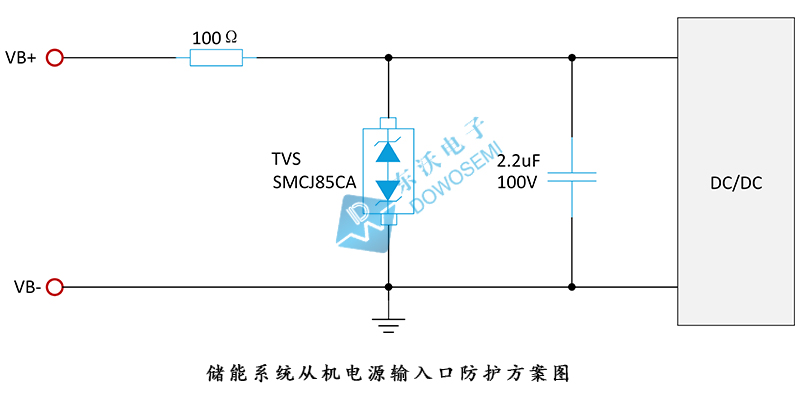

1）從機電源輸入口防護方案圖

儲能系統為從機供電接口中，由于供電環境或接口的變化會帶來一些瞬時脈沖，故需對輸入端口做浪涌保護，保障后級電路的工作安全，保證控制系統的穩定性。同時，可利用TVS二極管實現防反接功能，推薦選用東沃電子TVS二極管SMCJ85CA，適用于電壓小于70V的電池pack，其峰值脈沖功率為1500W，反向關態電壓值85V，電壓誤差控制在5%上下，響應速度ps級，優良的電壓箝位能力，低漏電流，玻璃鈍化結，高可靠性，小尺寸SMC/DO-214AB封裝。

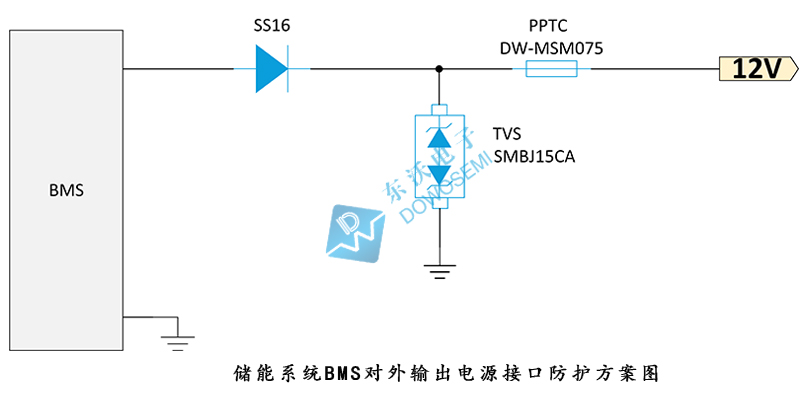

2）電池管理系統（BMS）對外輸出電源接口防護方案圖

同樣，電池管理系統（BMS）對外輸出電源接口也需要提供浪涌保護，保障后續電壓安全穩定，推薦選用東沃電子TVS二極管SMBJ15CA，其峰值脈沖功率為600W，反向關態電壓值15V，具有低箝位能力，低漏電流特點，采用SMB/DO-214AA封裝。

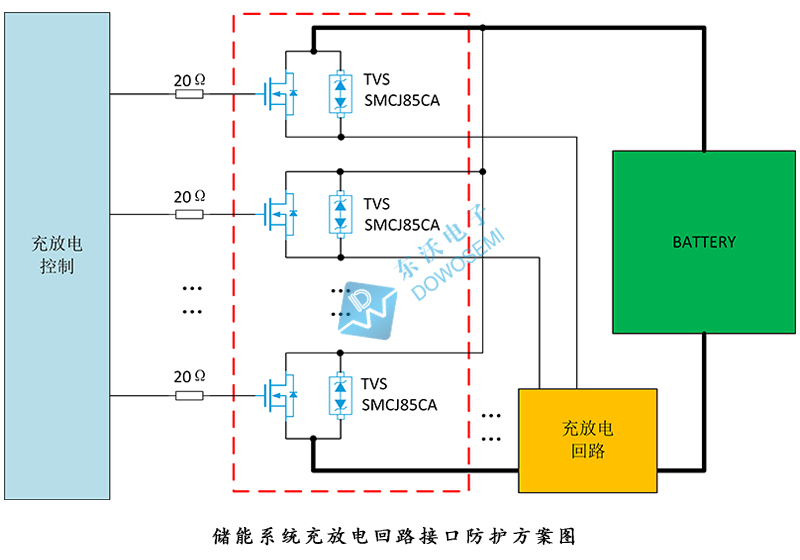

3）充放電回路接口防護方案圖

電池管理系統（BMS）充放電回路中MOS管， 開關瞬間電流的突變而產生漏極尖峰電壓，進而損壞MOS管，功率管開關速度越快，產生的過電壓也就越高。為了防止器件損壞，需增加大功率的TVS瞬態抑制二極管。推薦選用東沃電子TVS二極管SMCJ85CA，適用于電壓小于70V的電池pack，其峰值脈沖功率為1500W，反向關態電壓值85V，電壓誤差控制在5%上下，響應速度ps級，優良的電壓箝位能力，低漏電流，玻璃鈍化結，高可靠性，小尺寸SMC/DO-214AB封裝。

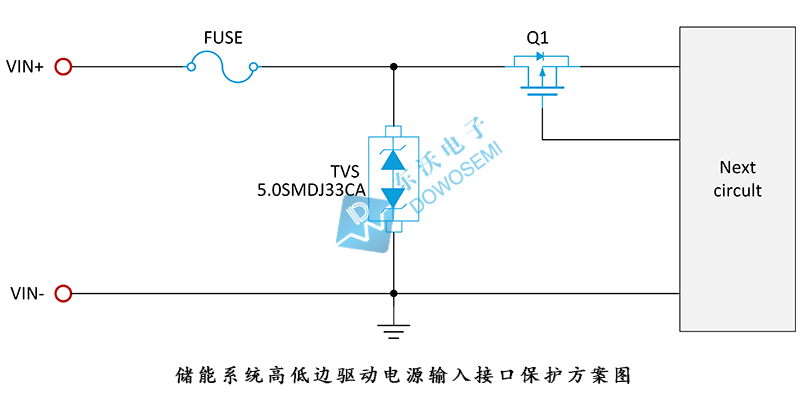

4）高低邊驅動電源輸入接口保護方案圖

儲能系統為高低邊驅動電路提供電源接口中，通常輸入電壓范圍在9~32V之間，為保障后級功率MOS驅動電路的工作安全，需對電源輸入端口做浪涌保護，保證控制系統的穩定性。推薦選用東沃電子TVS二極管5.0SMDJ33CA，其峰值脈沖功率為5000W，反向關態電壓值33V，具有低箝位能力，低漏電流特點，采用SMC/DO-214AB封裝。

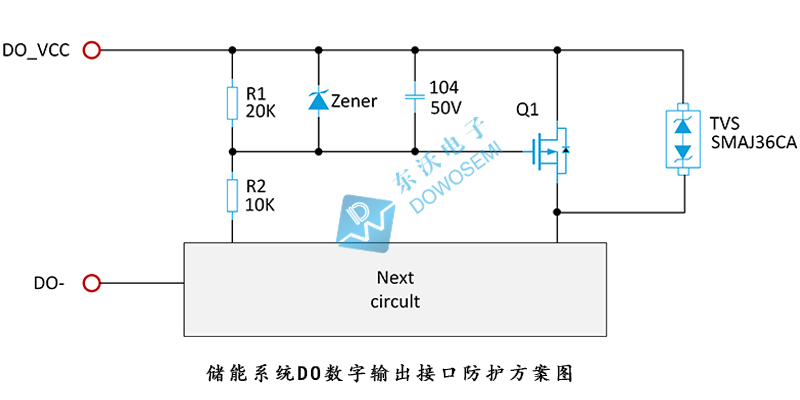

5）DO數字輸出接口防護方案圖

數字輸出接口電路中，輸入電壓最大32V。對輸入端口的浪涌保護，推薦選用東沃電子TVS二極管SMAJ36CA，其峰值脈沖功率為400W，反向關態電壓值36V，具有低箝位能力，低漏電流特點，采用SMA/DO-214AC封裝。

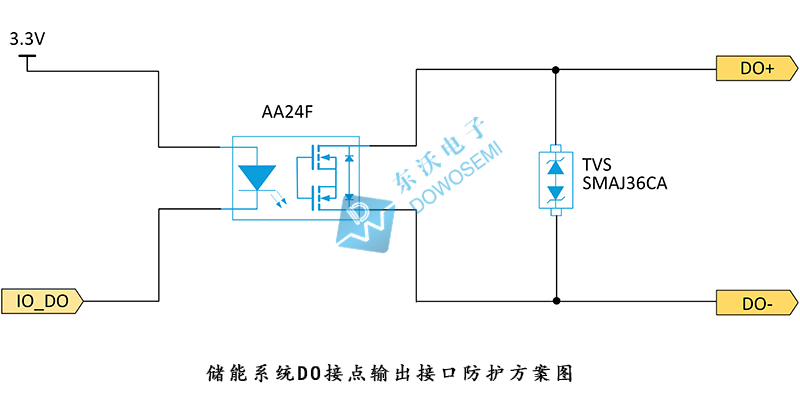

6）DO接點輸出接口保護方案圖

數字輸出節點電路中，為保護后級電路的工作安全，保證控制系統的穩定性。推薦選用東沃電子TVS二極管SMAJ36CA，其峰值脈沖功率為400W，反向關態電壓值36V，具有低箝位能力，低漏電流特點，采用SMA/DO-214AC封裝。

關于儲能系統電源端口保護防護保護方案就分享到這兒了，想了解更多電路保護方案、電路保護器件（TVS二極管、ESD靜電保護二極管、壓敏電阻、自恢復保險絲、陶瓷氣體放電管、半導體放電管等等）選型、EMC測試等，可直接咨詢東沃電子產品工程師，1對1為您服務： 137 5773 6996（微信同號） 余 工
