都知道，電子設備的損壞往往不是由于直接雷擊引起的，而是當雷擊發生時電源和通訊線路中感應的高浪涌和高電壓引起的。當然，電源浪涌的產生并不單單是源于雷擊，也有可能是當電力系統出現短路故障。不論是雷擊還是線路浪涌，其發生的幾率都很高，電壓可高達上千伏，雖然時間很短，只有幾十到幾百個微秒，或者不足以燒毀電子設備，但是對于電子設備內部的半導體元件卻有很大的損害甚至損壞。

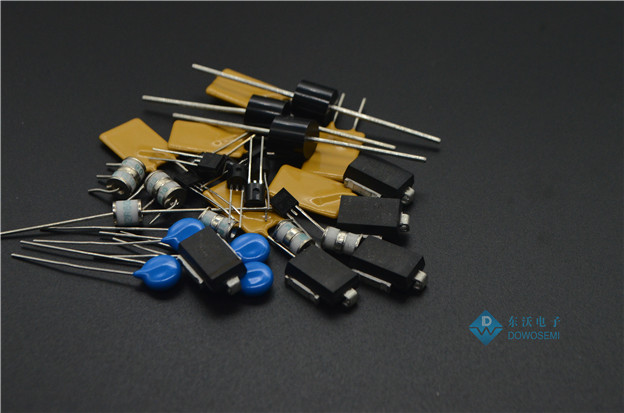

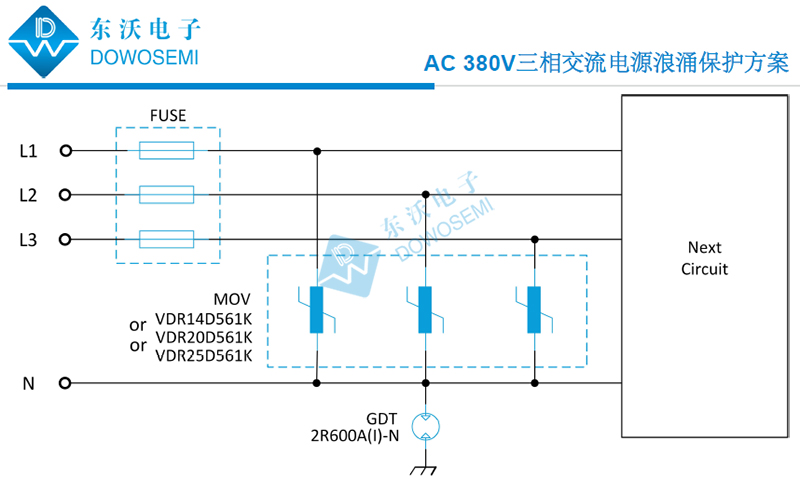

為此，針對電源浪涌防護方案設計，需要達到兩個目的：第一，要將線路中感應的浪涌泄放到大地，第二，要使被保護設備端的浪涌電壓限制在允許的安全電壓以下。關于電源雷擊浪涌防護電路的設計方案，之前科普過AC 220V交流電源浪涌保護方案，接下來東沃電子（DOWOSEMI）要介紹的是另一個常用的電源雷擊浪涌防護方案：AC 380V三相交流電源端口浪涌保護方案，方案圖如下圖所示：

AC 380V由于需要從變電所或者配電房從戶外引入室內供電，在雷雨季節易遭受感應雷擊及電網上其他設備切投的影響造成的高浪涌過電壓而損壞后面的用電設備，故此電源輸入端口防護要求及其嚴苛。從上圖方案中可以看出，AC 380V三相交流電源端口浪涌防護差模采用大通流壓敏電阻MOV，共模采用大通流壓敏電阻MOV串陶瓷氣體放電管泄放雷擊、浪涌大電流，延長壓敏電阻MOV使用壽命。該方案用于滿足380V交流電源接口的浪涌保護，根據電源所處環境選擇不同級別的保護器件，能夠滿足IEC61000-4-5 4kV-8kV不同級別的測試。

AC 380V三相交流電源端口浪涌防護保護器件說明：

注意：如果有絕緣耐壓測試要求，GDT陶瓷氣體放電管需選用2500V以上型號。

關于AC 380V三相交流電源端口浪涌防護經典方案就分享到這兒，想了解更多其他方案、EMC測試、電路保護器件選型、參數、樣品、價格等方面信息，可咨詢您身邊的電路保護器件管家東沃電子產品工程師，1對1在線為您服務：136 7581 6901（微信同號）朱工
