快恢復整流二極管,正向電流1A的有哪些?

發表日期:2023-03-13瀏覽:805

快恢復整流二極管是二極管中的一種,開關特性好、反向恢復時間短,在開關電源、PWM脈寬調制器、變頻器等電子電路中經常能看到它的身影??旎謴?fù)整流二極管的內部結構與普通PN結二極管不同,它屬于PIN結型二極管,即在P型硅材料與N型硅材料中間增加了基區I,構成PIN硅片。因基區很薄,反向恢復電荷很小,所以快恢復二極管的反向恢復時間較短,正向壓降較低,反向擊穿電壓(耐壓值)較高。


快恢復整流二極管種類很多,型號齊全,查看二極管品牌廠家東沃電子(DOWOSEMI)快恢復二極管產品手冊可知,根據封裝分類有:R-1、R-6、DO-41、DO-15、DO-27、A-405、SOD-123FL、DO-214AC、DO-214AA、DO-214AB、SMAF、SMBF、SMA-W、SMB-W等等;根據正向電流分類有:50V、100V、200V、400V、600V、800V、1000V;根據正向電流分類有:1A、1.5A、2A、3A、3.5、5A、6A等等。接下來,東沃電子重點要分享的是:正向電流1A的快恢復整流二極管常用型號。

1)R-1封裝二極管:1F1(50V)、1F2(100V)、1F3(200V)、1F4(400V)、1F5(600V)、1F6(800V)、1F7(1000V);

2)DO-41封裝二極管:1N4933(50V)、1N4934(100V)、1N4935(200V)、1N4936(400V)、1N4937(600V)、BA157(400V)、BA158(600V)、BA159(1000V)、FR101(50V)、FR102(100V)、FR103(200V)、FR104(400V)、FR105(600V)、FR106(800V)、FR107(1000V)、FR101G(50V)、FR102G(100V)、FR103G(200V)、FR104G(400V)、FR105G(600V)、FR106G(800V)、FR107G(1000V);

3)A-405封裝二極管:BA157S(400V)、BA158S(600V)、BA159S(1000V)、FR101S(50V)、FR102S(100V)、FR103S(200V)、FR104S(400V)、FR105S(600V)、FR106S(800V)、FR107S(1000V);

4)SOD-123FL封裝二極管:DRS1A(50V)、DRS1B(100V)、DRS1D(200V)、DRS1G(400V)、DRS1J(600V)、DRS1K(800V)、DRS1M(1000V);

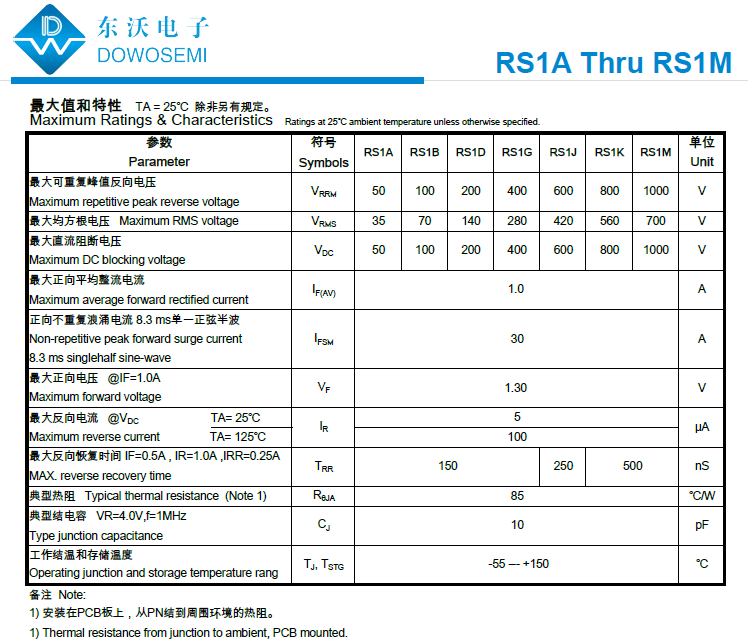

5)DO-214AC封裝二極管:RS1A(50V)、RS1B(100V)、RS1D(200V)、RS1G(400V)、RS1J(600V)、RS1K(800V)、RS1M(1000V);

6)SMAF封裝二極管:RS1AF(50V)、RS1BF(100V)、RS1DF(200V)、RS1GF(400V)、RS1JF(600V)、RS1KF(800V)、RS1MF(1000V);

7)SMA-W封裝二極管:RS1A-W(50V)、RS1B-W(100V)、RS1D-W(200V)、RS1G-W(400V)、RS1J-W(600V)、RS1K-W(800V)、RS1M-W(1000V);

具體快恢復整流二極管參數詳情,詳見對應型號產品手冊。當然,如果您找不到產品規格書,您也可以咨詢東沃電子銷售工程師:136 7581 6901(微信同號)朱工
