仔細查看品牌廠商?hào)|沃（DOWO）TVS管產品手冊，會發現，1500W功率的TVS管有：1.5KE系列（DO-201封裝）、1.5SMC系列（SMC封裝）、SMCJ系列（SMC封裝）、TPSMCJ系列（SMC封裝）、1.5SMB系列（SMB封裝）。關于1.5KE系列、1.5SMC系列、SMCJ系列、TPSMCJ系列TVS管，之前就科普過好多次了，接下來，本文要科普的是：1.5SMB Series TVS。

查閱東沃電子推出的1.5SMB系列TVS管產品手冊“TVS-1.5SMB Series Datasheet”可知：

1）1.5SMB系列TVS管特性

√ 玻璃鈍化芯片Glass passivated chip
√ 卓越的鉗位能力Excellent clamping capability
√ 低漏電流Low reverse leakage
√ 快速響應時間Very fast response time
√ 符合RoHS標準
√ DO214AA/(SMB) Molded plastic
√ Lead: Solderable per MIL-STD-750, method 2026

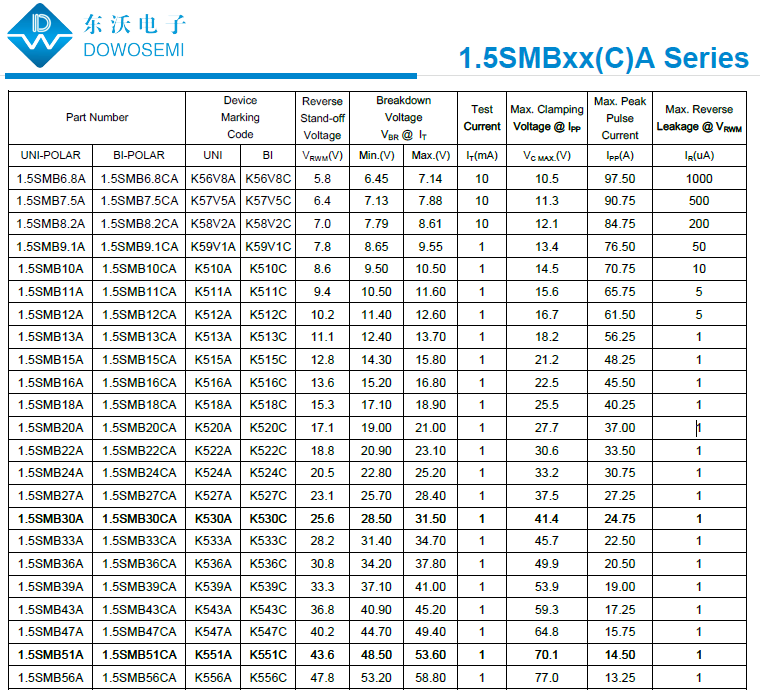

2）1.5SMB系列TVS管型號

1.5SMB系列TVS管有單向和雙向，具體型號詳情如下：

1）單向TVS管型號：1.5SMB6.8A（絲印K56V8A）、1.5SMB7.5A（絲印K57V5A）、1.5SMB8.2A（絲印K58V2A）、1.5SMB9.1A（絲印K59V1A）、1.5SMB10A（絲印K510A）、1.5SMB11A（絲印K511A）、1.5SMB12A（絲印K512A）、1.5SMB13A（絲印K513A）、1.5SMB15A（絲印K515A）、1.5SMB16A（絲印K516A）、1.5SMB18A（絲印K518A）、1.5SMB20A（絲印K520A）、1.5SMB22A（絲印K522A）、1.5SMB24A（絲印K524A）、1.5SMB27A（絲印K527A）、1.5SMB30A（絲印K530A）、1.5SMB33A（絲印K533A）、1.5SMB36A（絲印K536A）、1.5SMB39A（絲印K539A）、1.5SMB43A（絲印K543A）、1.5SMB47A（絲印K547A）、1.5SMB51A（絲印K551A）、1.5SMB56A（絲印K556A）、1.5SMB62A（絲印K562A）、1.5SMB68A（絲印K568A）、1.5SMB75A（絲印K575A）、1.5SMB82A（絲印K582A）、1.5SMB91A（絲印K591A）、1.5SMB100A（絲印K5100A）、1.5SMB110A（絲印K5110A）、1.5SMB120A（絲印K5120A）、1.5SMB130A（絲印K5130A）、1.5SMB150A（絲印K5150A）、1.5SMB160A（絲印K5160A）、1.5SMB170A（絲印K5170A）、1.5SMB180A（絲印K5180A）、1.5SMB200A（絲印K5200A）、1.5SMB220A（絲印K5220A）、1.5SMB250A（絲印K5250A）；

2）雙向TVS管型號：1.5SMB6.8CA（絲印K56V8C）、1.5SMB7.5CA（絲印K57V5C）、1.5SMB8.2CA（絲印K58V2C）、1.5SMB9.1CA（絲印K59V1C）、1.5SMB10CA（絲印K510C）、1.5SMB11CA（絲印K511C）、1.5SMB12CA（絲印K512C）、1.5SMB13CA（絲印K513C）、1.5SMB15CA（絲印K515C）、1.5SMB16CA（絲印K516C）、1.5SMB18CA（絲印K518C）、1.5SMB20CA（絲印K520C）、1.5SMB22CA（絲印K522C）、1.5SMB24CA（絲印K524C）、1.5SMB27CA（絲印K527C）、1.5SMB30CA（絲印K530C）、1.5SMB33CA（絲印K533C）、1.5SMB36CA（絲印K536C）、1.5SMB39CA（絲印K539C）、1.5SMB43CA（絲印K543C）、1.5SMB47CA（絲印K547C）、1.5SMB51CA（絲印K551C）、1.5SMB56CA（絲印K556C）、1.5SMB62CA（絲印K562C）、1.5SMB68CA（絲印K568C）、1.5SMB75CA（絲印K575C）、1.5SMB82CA（絲印K582C）、1.5SMB91CA（絲印K591C）、1.5SMB100CA（絲印K5100C）、1.5SMB110CA（絲印K5110C）、1.5SMB120CA（絲印K5120C）、1.5SMB130CA（絲印K5130C）、1.5SMB150CA（絲印K5150C）、1.5SMB160CA（絲印K5160C）、1.5SMB170CA（絲印K5170C）、1.5SMB180CA（絲印K5180C）、1.5SMB200CA（絲印K5200C）、1.5SMB220CA（絲印K5220C）、1.5SMB250CA（絲印K5250C）；

3）雙向TVS管1.5SMB250CA參數

反向工作電壓Reverse Stand-off Voltage：214V
Min.擊穿電壓Breakdown Voltage：237V
Max.擊穿電壓Breakdown Voltage：263V
測試電流Test Current：1mA
Max.鉗位電壓Clamping Voltage：344V
Max.峰值脈沖電流Peak Pulse Current：3A
峰值脈沖功率Peak power：1500W

以上是關于1.5SMB系列TVS管相關信息，想了解更多其他型號參數、選型、應用等方面的知識，可咨詢東沃電子（DOWOSEMI）產品工程師：137 5773 6996（微信同號）余工
