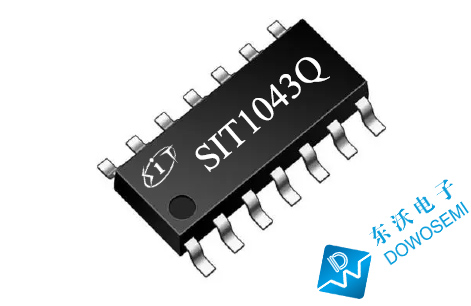

杭州東沃電子（DOWOSEMI）專業代理的SIT1043Q是一款應用于CAN協議控制器和物理總線之間的接口芯片。SIT1043Q支持5 Mbps靈活數據速率（Flexible Data-Rate），具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?。SIT1043Q總線端口耐壓可達-58V至+58V，接收器共模輸入電壓達到-30V至＋30V，適用于12V或24V應用系統。SIT1043Q采用多電源供電，擁有多種系統保護和診斷功能以提高器件和CAN的穩定性。另外，SIT1043Q擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式，在低功耗模式下支持本地喚醒與遠程喚醒，所提供的低功耗模式管理可極大節省CAN總線應用系統的電力。

近段時間以來，發現客戶對低功耗CAN FD總線收發器SIT1043Q（SIT1043QT、SIT1043QTK）這顆國產芯片的需求非常大，很多客戶前來東沃電子咨詢SIT1043Q參數、引腳、價格、樣品、交期、最小包裝量等方面的信息。接下來，關于SIT1043Q這顆國產芯片，代理商東沃電子從特性、引腳、替代三方面為您科普！查看SIT1043Q Datesheet產品手冊可知：

SIT1043Q低功耗CAN FD總線收發器特性

? 完全兼容“ISO 11898-2:2016”標準
? 擁有低功耗睡眠模式以及待機模式
? 帶遠程喚醒功能以及本地喚醒功能
? 總線端口±58V耐壓
? ±30V接收器共模輸入電壓
? IO口支持3.3V/5V MCU
? 驅動器（TXD）顯性超時功能
? VBAT、VCC和VIO電源引腳上具有欠壓保護
? 高速CAN，支持5Mbps CAN With Flexible Data-Rate（靈活數據速率）
? 睡眠模式INH輸出引腳具有電源禁用功能
? -40℃至150℃結溫范圍，且內置過溫保護
? TXD至RXD典型環路延時約100ns
? 高抗電磁干擾能力
? 未上電節點不干擾總線
? 帶共模穩定輸出引腳SPLIT
? SOP14以及DFN4.5×3.0-14封裝

SIT1043Q低功耗CAN FD總線收發器引腳分布和定義

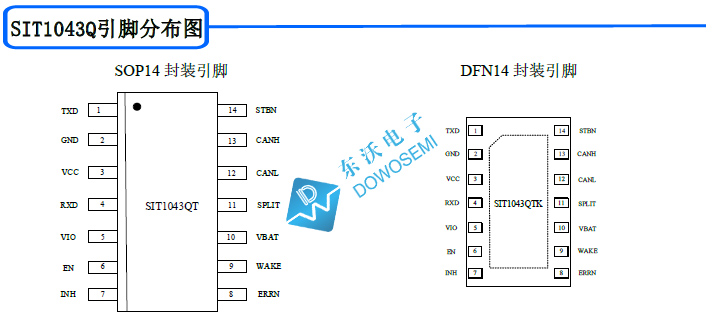

1）SIT1043Q引腳分布圖：

2）SIT1043Q引腳定義：

√ TXD：發送器數據輸入端
√ GND：地
√ VCC：5V 總線供電電源
√ RXD：接收器數據輸出端
√ VIO：I/O 口供電電源
√ EN：使能控制輸入端
√ INH：用于控制外部穩壓器的工作狀態，發生喚醒事件后置為高電平
√ ERRN：錯誤指示輸出端
√ WAKE：本地喚醒輸入端口
√ VBAT：電池供電電源
√ SPLIT：總線共模穩定輸出端
√ CANL：低電位CAN總線輸入輸出端
√ CANH：高電位CAN總線輸入輸出端
√ STBN：待機控制輸入端

SIT1043Q低功耗CAN FD總線收發器可替代TJA1043

東沃電子專業代理供應的國產芯片SIT1043Q，一款帶喚醒及故障保護的低功耗CAN FD總線收發器，主要應用于汽車控制模塊、汽車網關、高級輔助駕駛系統ADAS、信息和娛樂等產品領域。很多電子工程師都知道，SIT1043Q能夠pin to pin完美替代國際知名品牌NXP推出的芯片TJA1043，具體型號替代詳情如下：

1）SIT1043QT芯片，SOP-14封裝，可pin to pin完美替代TJA1043T；
2）SIT1043QTK芯片，DFN4.5×3-14封裝，可pin to pin完美替代TJA1043TK；

關于國產CAN FD總線收發器芯片SIT1043Q（SIT1043QT、SIT1043QTK）相關的知識就分享到這兒了，想了解更多有關SIT1043Q和TJA1043國產替代方面的信息，可咨詢東沃電子銷售工程師：137 5773 6996（微信同號）余經理
