國際知名品牌NXP推出的TJA1042Q、TJA1043Q、TJA1044Q、TJA1051Q等CAN FD收發器芯片，相信很多電子工程師并不陌生。這類芯片應用中，非常成熟穩定，深受汽車電子工程師的認可、支持和青睞。然而，在實際應用中，很多客戶由于交期、價格、成本預算、賬期、供應商等多方面因素的影響，需要尋找替代，甚至要求國產替代。近日，很多客戶前來東沃電子咨詢：“TJA1044是否有國產替代芯片？對應的什么型號？”

答案是：有，TJA1044國產替代對應的型號是SIT1044Q。仔細對比TJA1044和SIT1044Q產品數據手冊參數會發現，東沃電子代理的SIT1044Q能夠完美兼容TJA1044，具體替代詳情信息如下：

1）SIT1044QT可pin to pin替代TJA1044T；

2）SIT1044QT/3可pin to pin替代TJA1044T/3；

3）SIT1044QTK/3可pin to pin替代TJA1044TK/3；

那么，關于東沃電子代理的SIT1044Q（SIT1044QT、IT1044QT/3、SIT1044QTK/3）這顆芯片，您知道多少呢？國內很多電子工程師，尤其是從事汽車電子領域的工程師，都很熟悉且經常這顆芯片。查看SIT1044Q Datasheet產品手冊可知：

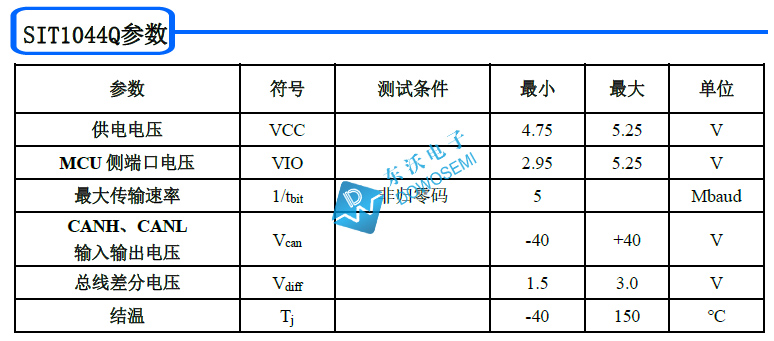

SIT1044Q國產CAN FD收發器芯片參數

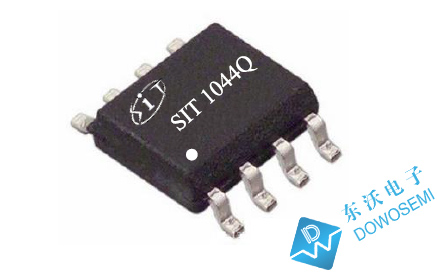

SIT1044Q是一款應用CAN協議控制器和物理總線之間的CAN FD待機模式總線收發器芯片，5V供電，IO口兼容3.3V，輸入電壓±40V，支持5Mbps靈活數據速率（Flexible Data-Rate），具有在總線與CAN 協議控制器之間進行差分信號傳輸?shù)哪芰?。SIT1044Q廣泛應用于卡車、公交、小汽車、工業控制等領域。SIT1044Q可細分三種型號：

1)SIT1044QT、SIT1044QT/3，SOP-8封裝，2500顆/盤；

2)SIT1044QTK/3，HVSON8（DFN3*3-8）封裝，小外形、無引腳，6000顆/盤；

SIT1044Q國產CAN FD收發器芯片特點

? 完全兼容“ISO 11898-2:2016”標準
? 符合AEC-Q100 要求
? 內置過溫保護
? 總線端口±40V 耐壓
? 驅動器（TXD）顯性超時功能
? 帶遠程喚醒功能的低功耗待機模式
? SIT1044QT/3 I/O 電壓范圍支持3.3V 和5V MCU
? VCC 和VIO 電源引腳上具有欠壓保護
? 高速CAN，支持5Mbps （CAN FD）（靈活數據速率）
? 高抗電磁干擾能力
? 未上電節點不干擾總線
? TXD 至RXD 典型環路延時小于100ns
? 支持 HVSON8 / DFN3*3-8，小外形，無引腳封

SIT1044Q國產CAN FD收發器芯片引腳分布和定義

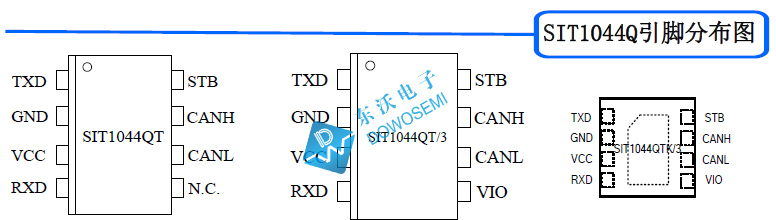

汽車級CAN FD待機模式總線收發器芯片SIT1044QT、IT1044QT/3、SIT1044QTK/3引腳分布圖如下所示：

引腳定義：

√ TXD：發送器數據輸入端
√ GND：地
√ VCC：供電電源
√ RXD:接收器數據輸出端
√ N.C.：無連接（SIT1044QT）
√ VIO：收發器I/O 電平轉換電源電壓（SIT1044QT/3）
√ CANL：低電位CAN 總線輸入輸出端
√ CANH：高電位CAN 總線輸入輸出端
√ STB：高速與待機模式選擇，低電平為高速
注：SIT1044QTK/3 封裝背面金屬焊盤推薦接地

關于CAN FD待機模式總線收發器芯片SIT1044Q相關的知識就分享到這兒了，想了解更多，可直接咨詢東沃電子芯片銷售工程師：137 5773 6996（微信同號）余工，一站式為您服務。當然，東沃電子也免費支持樣品試產，歡迎廣大新老客戶前來申請樣品！
