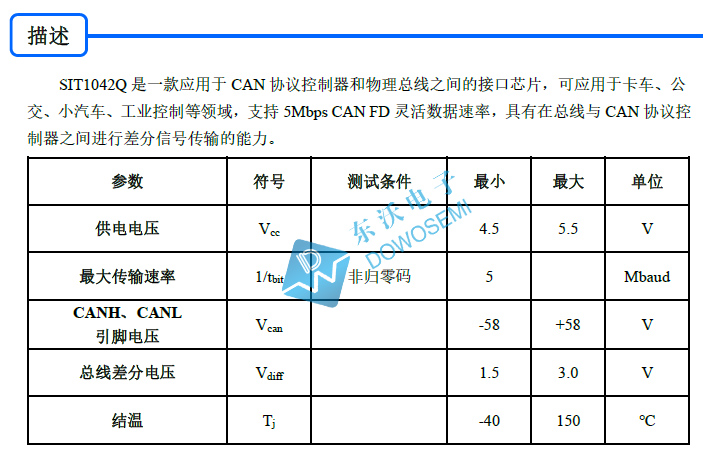

杭州東沃電子代理的SIT1042Q是一款應用于CAN 協議控制器和物理總線之間的接口芯片，可應用于卡車、公交、小汽車、工業控制等領域，支持5Mbps CAN FD 靈活數據速率，具有在總線與CAN 協議控制器之間進行差分信號傳輸?shù)哪芰?。國產CAN FD總線接口芯片SIT1042Q，5V供電，I/O口兼容3.3V，±58V總線耐壓，待機模式 CAN FD 總線收發器。查看“SIT1042Q Datasheet”產品手冊可知：

CAN FD總線接口芯片SIT1042Q特點

√ 完全兼容 完全兼容 “ISO 11898”標準；
√ 內置過溫保護功能；
√ 總線端口±58V耐壓；
√ 驅動器（TXD）顯性超時功能；
√ 待機總線（BUS）顯性超時功能；
√ 帶喚醒功能的低功耗待機模式；
√ SIT1042QT/3 I/O電壓范圍支持3.3V和5V MCU；
√ VCC和VIO電源引腳上具有欠壓保護；
√ 高速CAN，支持5Mbps CAN FD（靈活數據速率）；
√ 高抗電磁干擾能力；
√ 未上電節點不干擾總線；
√ SIT1042QT、SIT1042QT/3封裝SOP-8
√ SIT1042QTK/3支持HVSON-8 / DFN3*3-8，小外形，無引腳封裝；
√ 符合AEC-Q100認證標準；

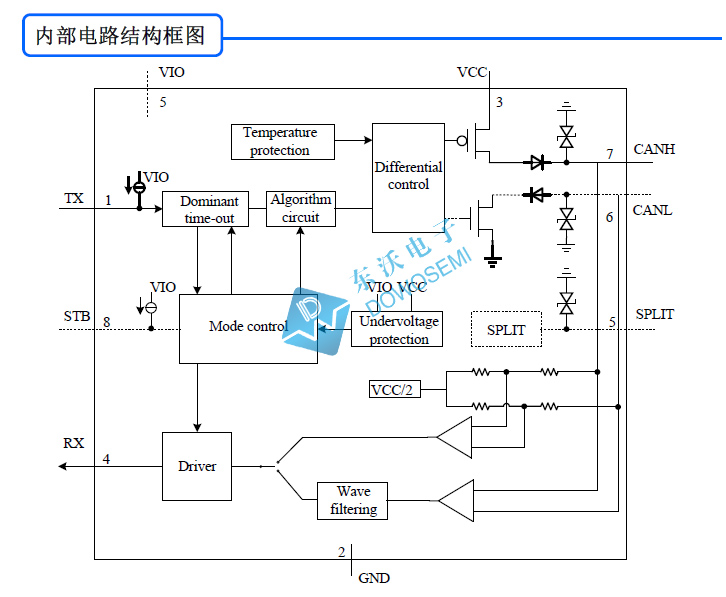

CAN FD總線接口芯片SIT1042Q功能詳解

1）短路保護：SIT1042Q具有限流保護功能，以防止驅動電路短路到正和負的電源電壓，發生短路時，功耗會增加，短路保護功能可以保護驅動級不被損壞。

2）過溫保護：SIT1042Q過溫保護觸發后，驅動級的電流將減小，因為驅動管是主要的耗能部件，電流減小可以降低功耗從而降低芯片溫度，同時，芯片的其它部分仍然保持正常。

3）欠壓保護：SIT1042Q具有欠壓檢測功能，可將器件置于受保護模式。這樣可在VCC 低于Vuvd_VCC 或VIO 低于Vuvd_VIO（如果適用）時保護總線（總線輸出高阻態）。

4）控制模式：SIT1042Q控制引腳STB 允許選擇高速模式和待機模式兩種。

5）顯性超時功能：在高速模式下，如果引腳TXD 上的低電平持續時間超過內部定時器值（tdom_BUS），發送器將被禁用，驅動總線進入隱性狀態?？煞乐挂_TXD 因硬件或軟件應用故障而被強制為永久低電平導致總線線路被驅動至永久顯性狀態（阻塞所有網絡通信）。引腳TXD 出現上升沿信號可復位。

在待機模式下，如果總線出現顯性狀態并持續時間超過（tdom_BUS），引腳RXD 將強制變?yōu)楦唠娖??？煞乐褂捎诳偩€短路或網絡上其他一個節點的故障導致的永久喚醒。當總線由顯性變?yōu)殡[性即可復位。

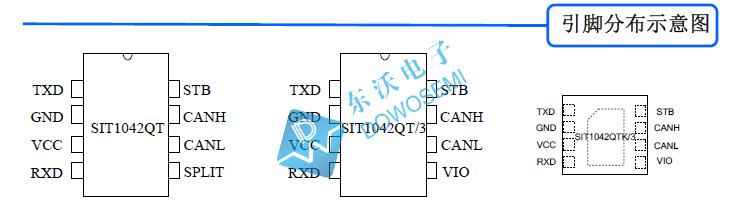

CAN FD總線接口芯片SIT1042Q型號及引腳分布圖

查看SIT1042Q和TJA1042產品手冊可知，東沃電子代理的SIT1042Q可完美替代國際品牌恩智浦（NXP）TJA1042芯片，具體替代型號詳情如下：

1）SIT1042QT：SOP-8封裝，可pin to pin替代TJA1042T；
2）SIT1042QT/3：SOP-8封裝，可pin to pin替代TJA1042T/3；
3）SIT1042QTK/3：HVSON-8 (DFN3*3-8)封裝，可pin to pin替代TJA1042TK/3。

如果您剛好需要用到SIT1042Q這個芯片，或想找TJA1042芯片國產替代，專業代理商東沃電子能夠一站式滿足您的需求，免費樣品支持！想了解更多有關SIT1042Q參數、價格、交期、選型、替代、應用等方面的知識，可咨詢您的專屬銷售工程師：137 5773 6996（微信同號）余經理！
