靜電保護器件對于電子工程師而言，并不陌生，在各類通訊接口端口總能看到它的身影，比如RS-485端口專用靜電二極管SM712、CAN總線選用NUP2105L、HDMI高清端口選用RCLAMP0524P。靜電保護器件名稱叫法有很多種，比如：ESD靜電保護二極管、ESD保護管、ESD、ESD二極管、防靜電保護元件、靜電保護器、靜電二極管等等。靜電保護器件的工作電壓是根據芯片電壓來設計的，一般都比較低，36V的靜電保護器件算是電壓比較大的了。關于36V靜電ESD保護二極管型號，之前有科普過。這次，東沃電子（DOWOSEMI）要介紹的是：36V靜電保護器件SD36C 功率540W 電壓36V。

二極管SD36C特性

·保護一條I/O或電源線
·低漏電流
·響應時間通常<1 ns
·IEC兼容性（EN61000-4）：
IEC 61000-4-2 (ESD) ±18kV (air), ±15kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 5A (8/20μs)
·模塑化合物可燃性等級：UL 94V-0標準
·JEDEC SOD-323封裝
·包裝符合EIA 481
·符合RoHS標準

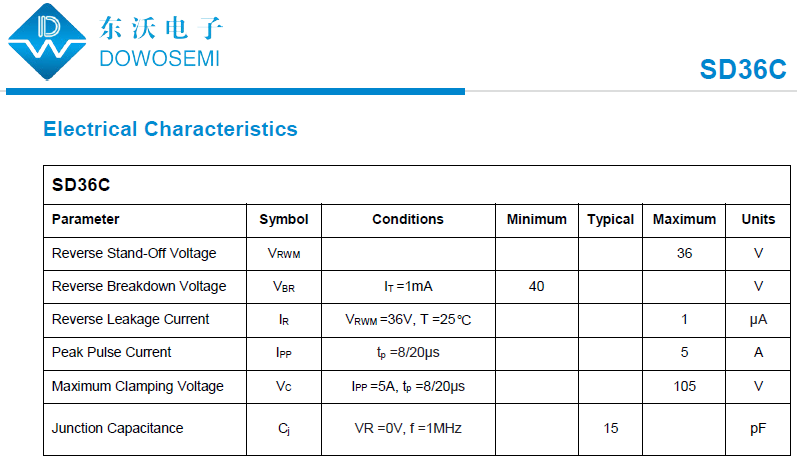

二極管SD36C參數

√ 峰值脈沖功率（tp =8/20μs）：540W
√ 峰值脈沖電流（tp =8/20μs）：5A
√ 工作電壓：36V
√ 最小擊穿電壓：40V
√ 最大鉗位電壓：105V
√ 反向漏電流：1μA
√ 結電容：15pF
√ 工作溫度范圍：-55℃ to + 125℃
√ 存儲溫度范圍：-55℃ to + 150℃

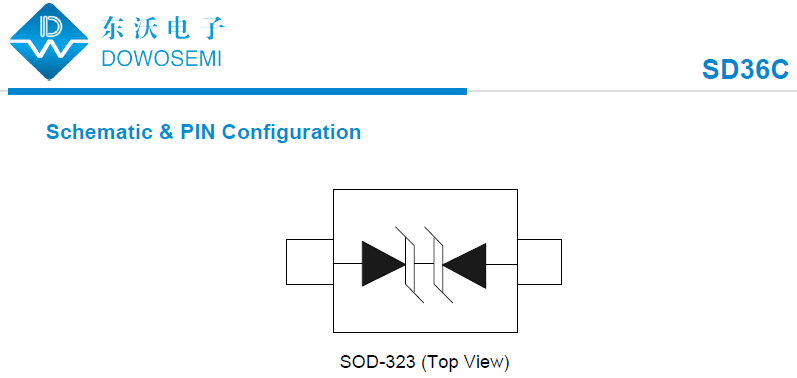

二極管SD36C原理圖和PIN配置

有關ESD靜電保護二極管SD36C具體參數、典型特性、尺寸、包裝信息、絲印標識等方面的信息，詳見東沃電子“ESD-SD36C Datasheet”。東沃電子推出的SD36C，品質卓越、現貨直供、價格美麗，免費樣品，竭誠歡迎廣大新老客戶前來詢價：136 7581 6901（微信同號）朱經理
