杭州東沃電子（DOWOSEMI）代理的TMP1250是一款完全受保護的高側電源開關，具有集成NMOS功率FET和電荷泵，旨在智能控制各種電阻、電感和電容負載。 它還具有用于負載電流感應的內置 x20 固定增益放大器。該放大器測量高側分流電阻上的小差分信號，并將其轉換為以VSS為參考的輸出電壓。高側電源開關TMP1250小間距外露焊盤封裝16SOP-EP，可提供良好的熱性能并降低PCB 板空間和成本。近日發現，客戶對于高側電源開關TMP1250這顆國產芯片的需求特別大，很多客戶前來咨詢TMP1250參數、價格、現貨、樣品等方面的信息。關于TMP1250這顆國產高側電源開關芯片，東沃電子從特性、應用、引腳配置三方面為您科普！

TMP1250高側電源開關特性

√ 符合AEC-Q100標準
√ OFF狀態下極低的功率DMOS漏電流
√ 3.3V和5V兼容邏輯輸入
√ 診斷功能：過載、過電壓、在OFF狀態下打開負載、開關輸出對地短路、過溫；
√ 保護功能：欠壓鎖定、過壓保護、過載、開關輸出對地短路、熱關斷；
√ 電流檢測放大器
- 共模工作范圍：-1V 至 18V
- 輸入失調電壓 1.8mV Max
√ 16SOP 外露 PAD 封裝

TMP1250高側電源開關應用

·High-Side Power Switch for Sub-Module
·Low-Wattage Lamp Power Switch
·High-Side Relay & Solenoids
·General Resistive, Inductive Loads

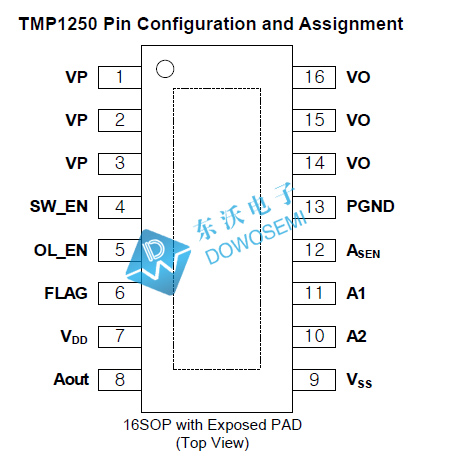

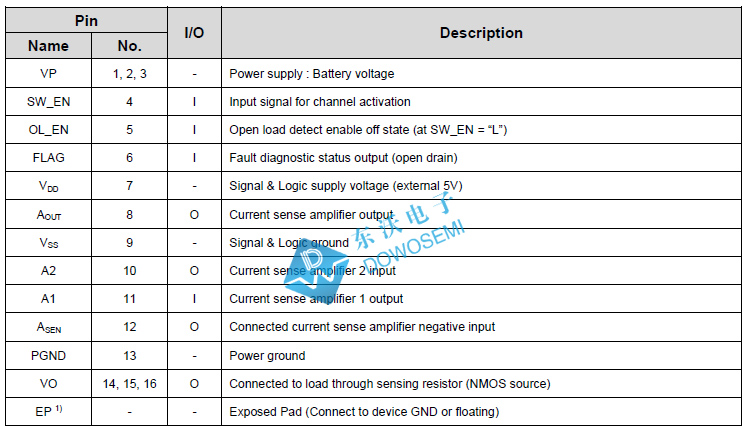

TMP1250高側電源開關引腳配置和分配

關于國產高側電源開關芯片TMP1250相關的知識，東沃電子就分享到這兒了！東沃電子代理的TMP1250，原裝正品、原廠直供、交期迅速，支持少批量試產，熱忱歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理！
