之前東沃電子（DOWOSEMI）科普過快恢復二極管ES1A-ES1J：SMA封裝、正向平均電流1A、最大反向恢復時間35ns、型號齊全，具體型號有：ES1A、ES1B、ES1C、ES1D、ES1E、ES1G、ES1H、ES1J，所對應的工作峰值反向電壓分別是：50V、100V、150V、200V、300V、400V、500V、600V；快恢復二極管RS3A-RS3M：SMB封裝、正向平均電流3A、正向浪涌電流90A、型號齊全，具體型號有：RS3A、RS3B、RS3D、RS3G、RS3J、RS3K、RS3M，工作峰值反向電壓分別是：50V、100V、200V、400V、600V、800V、500V、1000V。那么，關于快恢復二極管F1-F7，您知道多少呢？

關于快恢復二極管F7，常有客戶向東沃電子咨詢參數、特性、應用、價格、樣品、現貨、交期等問題。回答這些問題之前，我們先來學習下有關F7二極管的基本知識。查閱?wèn)|沃電子快恢復二極管F1-F7產品手冊可知：

F1-F7二極管：SOD-123封裝，正向平均電流1A，最大反向恢復時間150ns（F1、F2、F3、F4）、250ns（F5）、500ns（F6、F7），型號齊全，具體型號有：F1、F2、F3、F4、F5、F6、F7，對應型號工作峰值反向電壓分別是：50V、100V、200V、400V、600V、800V、1000V。

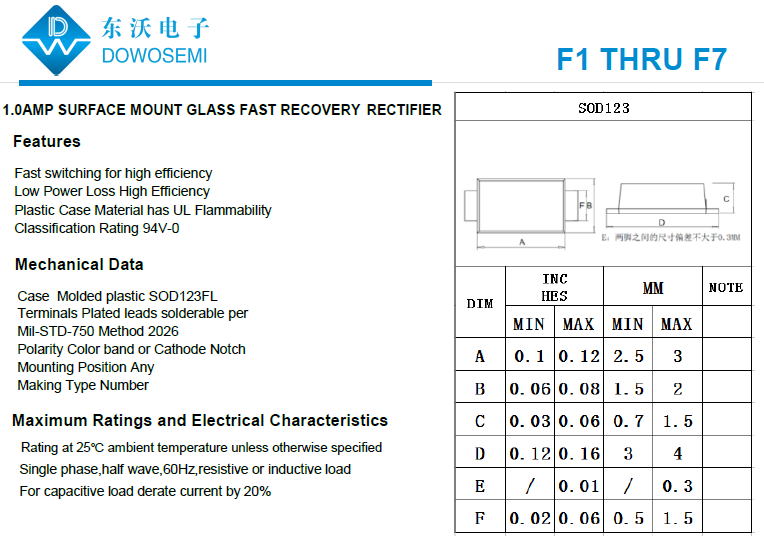

快恢復二極管F1-F7特性

·Fast switching for high efficiency
·Low Power Loss High Efficiency
·Plastic Case Material has UL Flammability
·Classification Rating 94V-0
·Case Molded plastic SOD123FL
·Terminals Plated leads solderable per
·Mil-STD-750 Method 2026
·Polarity Color band or Cathode Notch
·Mounting Position Any

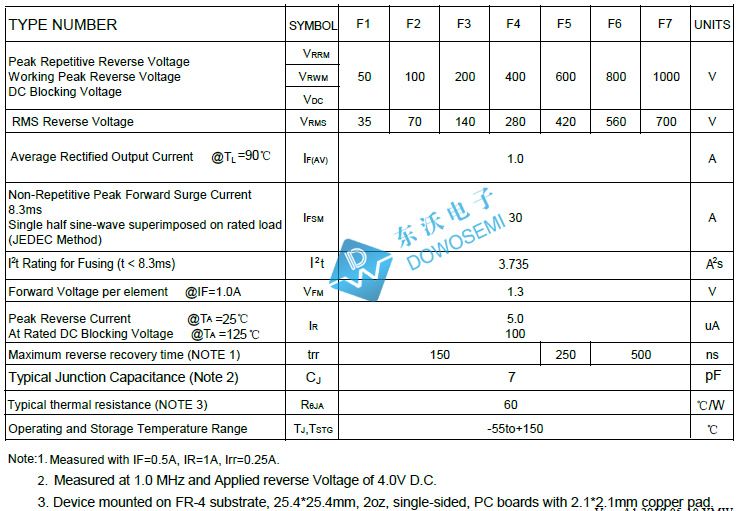

快恢復二極管F7參數

工作峰值反向電壓：1000V
RMS反向電壓：700V
平均整流輸出電流：1A
非重復峰值正向浪涌電流：30A
正向電壓：1.3V
峰值反向電流：5uA
最大反向恢復時間：500ns
典型結電容：7PF
典型熱阻：60℃/W
工作和儲存溫度范圍：-55℃ to +150℃

關于快恢復二極管F1-F7相關參數信息就分享到這兒了，想了解更多有關二極管型號、參數、應用、選型等方面的知識，可直接咨詢二極管廠家東沃電子產品工程師：136 7581 6901（微信同號）朱工
